Teac CG-10M - Strieborná

Generátor digitálnych hodín

• Vysoko precízne TEAC Referencie OCXO oscilátor
• 4x 10MHz hodinový výstup (pozlátené BNC)
• Kompletne izolovaný obvod
• Vysoko kapacitné toroidný transformátor
• Patentované nohy minimalizujú vibrácie
• Plne kovové telo
• Kompatibilný napr. S UD-503 a NT-503

Komponentovej hodiny

V štúdiách je jednotný hodinový signál primárne využívaný pre synchronizáciu mnohých zariadení, doma môže nahrádzať kompromisný generátor hodinového taktu, pretože poskytuje lepšie odtienený, stabilnejší zdroj časovej informácie. Dôsledkom je presnejší a teda aj prirodzenejšie, respektíve vernejší zvukový výstup (oproti pôvodnému). CG-10M je tak ideálnym partnerom pre D / A prevodníky.

Referenčná skriňa

TEAC tento model uzavrel do polovičnej skrine rady Reference, ktorá je 290 mm široká, 249 mm hlboká a len 84 mm vysoká. Stabilný je vďaka robustným anti-vibračným nôžkam, pričom v prednej časti vystupujú bočné panely dopredu, ako malá madlá.

Konštrukčná charakteristika

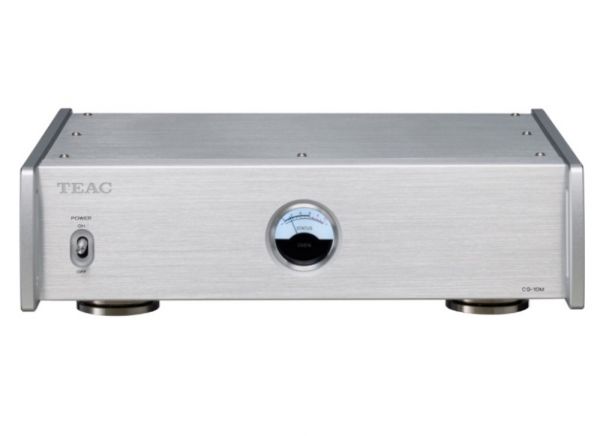

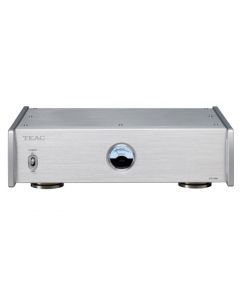

Čelná stena je navrhnutá veľmi jednoducho - nechýba typická spínacia páčka, jemne naznačené logo. Dominantou je centrálny kruhový otvor, za ktorým je situovaný ručičkový ukazovateľ. Podsvietenie je možné plynule regulovať otočným prvkom na zadnej strane, ktorý susedí so štandardnou napájací zásuvkou. Ďalej sú na module štyri pozlátené BNC konektory, očíslované a definované ako 10 MHz referencie s 50 Ohm konektorom. Každý konektor má vlastné, kompletne izolované obvody, jediným spoločným elementom je toroidný transformátor.

Hi-Res generátor

Čo sa týka hlavných hodín, potom tento generátor je zárukou dodania extrémne presného hodinového signálu, ktorý zaistí konverziu digitálnych a analógových prevodníkov (DAC) na maximálny výkon. Skúsení audiofilovia dobre vedia, že hodinový signál je pre všetky digitálne spracovanie signálu úplne zásadným.

Napríklad digitálne signály podobné PCM sú rozdelené veľmi detailne na desiatky tisíc dielov za sekundu, bežiaci vedľa časovej osi. Ak nastane počas procesu konverzie D / A kolísanie základnej časovej osi, potom je pomerne zložité a oveľa ťažšie vykresliť analógový zvukový priebeh, ktorý je totožný s pôvodným. Platí to samozrejme tiež ak ide o zvukové signály DSD, ktoré fungujú pri rýchlostiach MHz. Preto je pre obnovenie digitálnych audio signálov tým najdôležitejším čo najpresnejšie hodinový signál, zvlášť u súborov Hi-Res - tie používajú veľmi vysoké vzorkovacej frekvencie, ako je napríklad DSD 22,5 MHz alebo PCM 768 kHz.

Komponentová výbava

V srdci hlavného generátora hodín sa nachádza kryštálový oscilátor, uložený v krabici s riadenou teplotou. Je podobný "kúrenie", ktoré má za úlohu udržiavať najlepšie a stabilný výkon za ideálnych teplotných podmienok pre kmitanie kryštálov. Tento kryštálový oscilátor riadený OCXO vytvára extrémne presný hodinový signál o frekvencii 10 MHz, ktorý je v rozmedzí ± 3 ppb charakteristiky frekvenčné teploty a ± 0,1 ppm voči presnosti frekvencie. Elegantný analógový merač na prednom paneli je nositeľom vizuálne informácie a indikátorom stavu vnútorného kryštálového oscilátora. CG-10M je generátor hlavných hodín, ktorý prináša najlepší výkon z USB DAC, sieťových prehrávačov, CD prehrávačov a všetkých ďalších zariadení, ktoré podporujú vstup 10 MHz.

Kľúčové aspekty

Toto zariadenie je charakteristické vysokou presnosťou vďaka TEAC Referencie OCXO - krystalovému oscilátoru s presnou frekvenčnou charakteristikou, štyrom 10 MHz výstupným konektorom (pozláteným BNC), vysokokapacitnému transformátora sa stmievateľným podsvietením pre sledovanie stability kmitania (OVEN STATUS) a nezávislému izolovanému okruhu.
Patentom výrobca sú tri polohovateľné nožičky, ktoré slúžia okrem iného aj pre minimalizáciu vibrácií. Telo zariadenia je celé z kovu, preto tak účinne eliminuje prichádzajúce elektromagnetický šum. CG-10M je zástupcom pôsobivého, moderného a praktického konštrukčného dizajnu, ktorý spríjemní akýkoľvek interiér. Tento typ je kompatibilný s produktmi TEAC UD-503 a NT-503.
